Control de flujo en minería: qué válvula usar y por qué
(BYV, TBH, DAB)
En minería y en procesos industriales, la selección de la válvula depende de variables como presión, diámetro de línea, tipo de fluido (abrasivo/corrosivo), necesidad de modulación, y facilidad de mantenimiento.
En esta guía en KMX revisamos tres familias de Hayward Flow Control que se usan con frecuencia en servicios industriales: mariposa (BYV), bola (TBH) y diafragma (DAB).

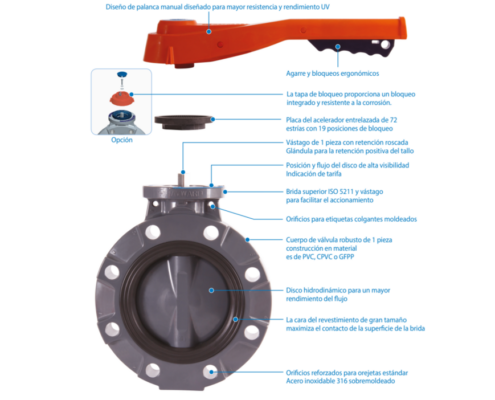

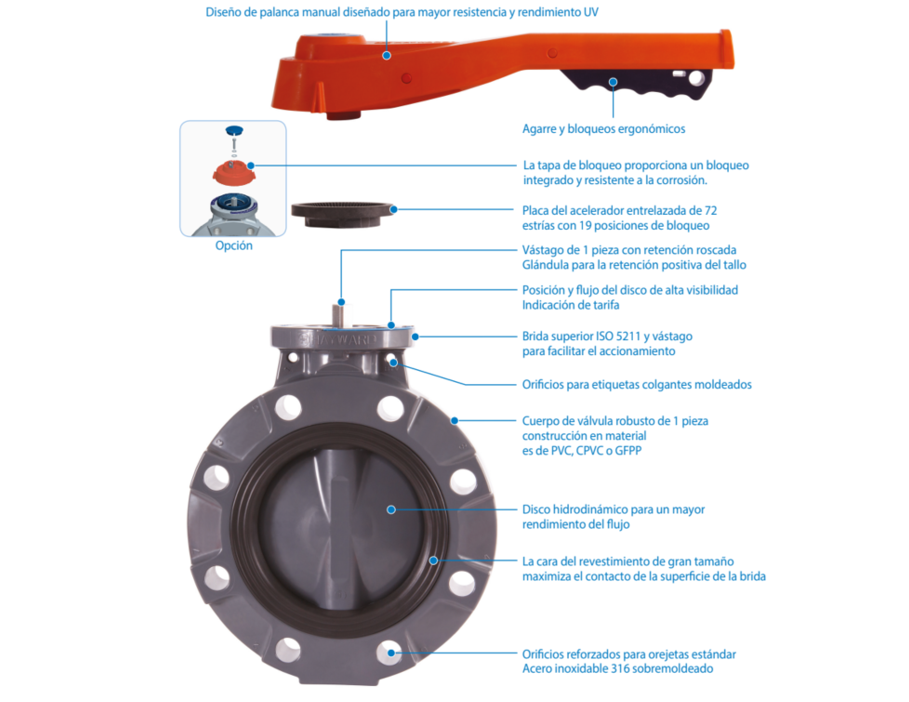

Válvula de Mariposa (Serie BYV)
La válvula de mariposa BYV controla el flujo mediante un disco central que gira sobre su eje: abierta permite el paso del fluido y al girar realiza el cierre.
La Serie BYV es un diseño termoplástico tipo wafer, disponible en materiales PVC, CPVC y GFPP, con presión nominal de 150 PSI / 10 Bar @ 70°F (Non‑Shock) en todos los tamaños.
Consíguela aquí: Válvula de Mariposa
Características técnicas
Solo en versiones con palanca (lever):
|
Criterios de selección
Accionamiento manual:
|
En pocas palabras, es ideal cuando necesitas controlar grandes volúmenes de líquido sin instalar equipos pesados o metálicos.

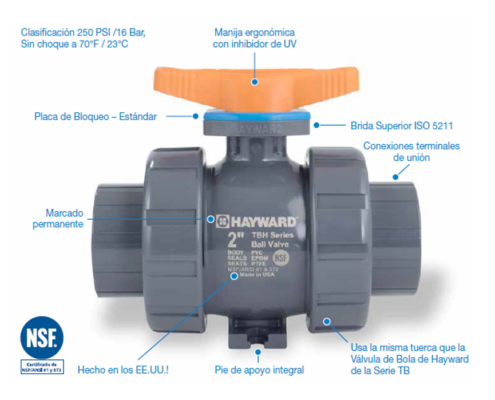

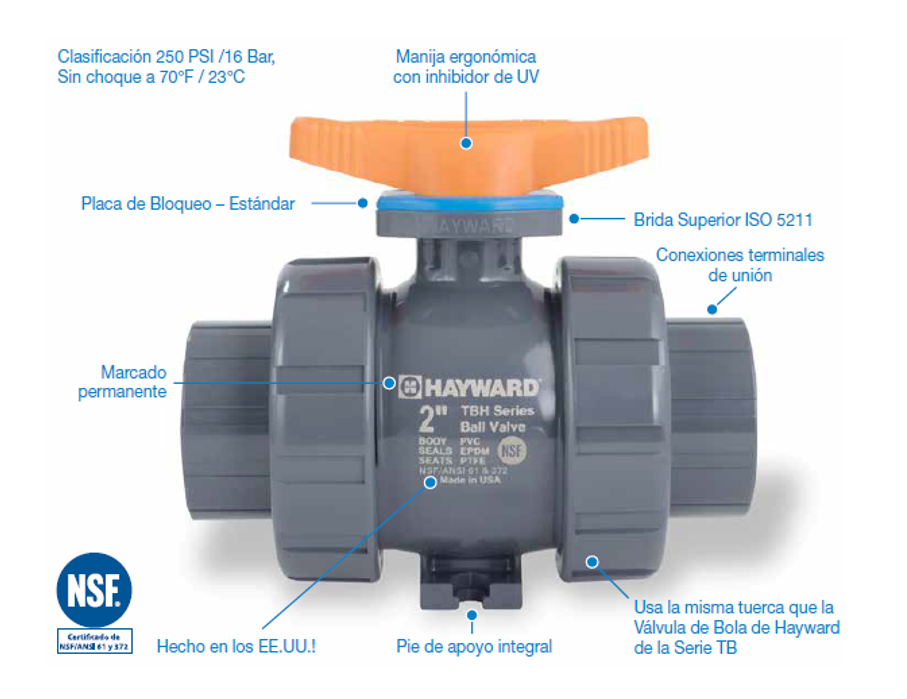

Válvula de Bola (Serie TBH)
La válvula de bola Serie TBH utiliza una bola de puerto completo. Cuando está alineada con la tubería permite el paso del flujo, y al girar 90° realiza el cierre.
En tamaños ¼” a 2″, la Serie TBH tiene presión nominal de 250 PSI a 70°F. Mientras que los de tamaño 2-1/2″ a 4″, tiene una presión nominal de 235 PSI a 70°F.
Conoce más sobre la Válvula de Bola
Características técnicas
|
Criterios de selección
|
Podríamos compararla con un interruptor industrial robusto: abre o cierra con precisión y confiabilidad.

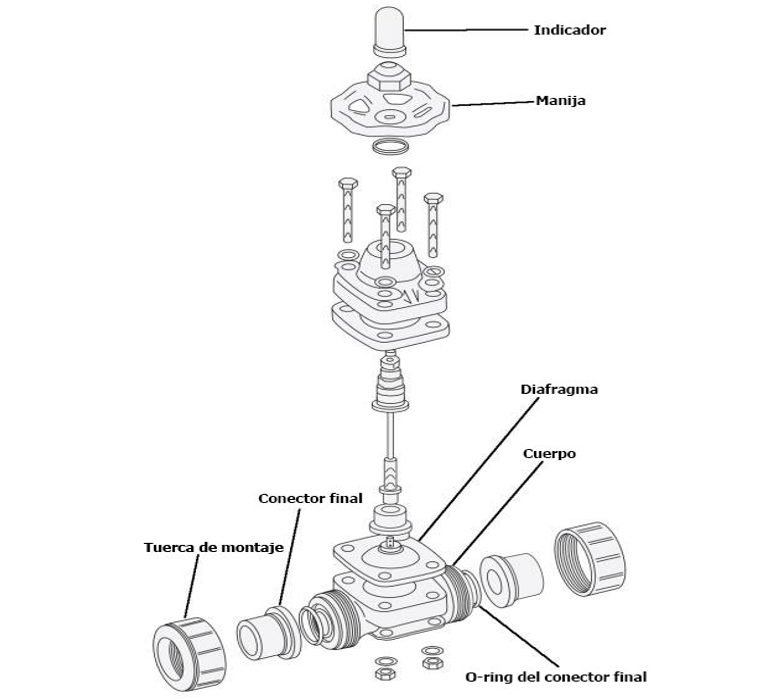

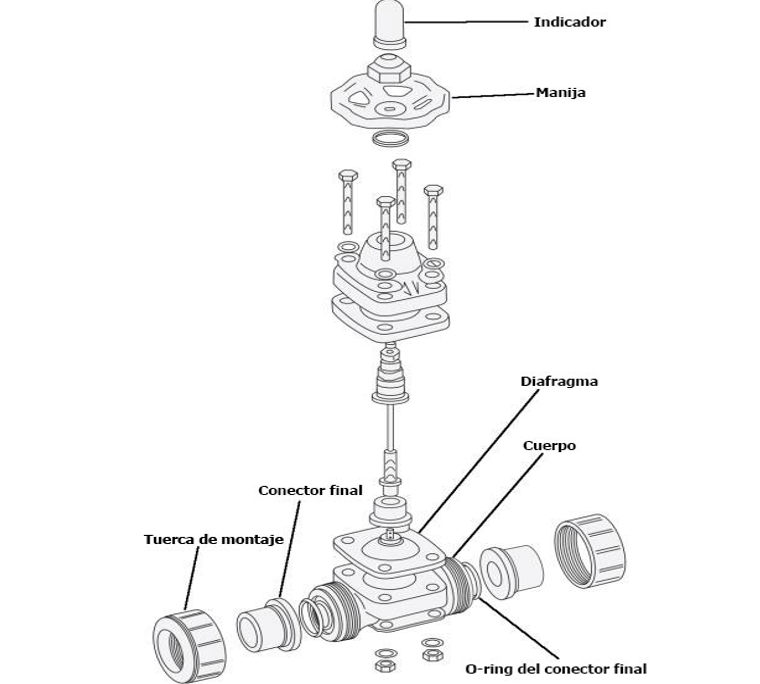

Válvula de Diafragma (Serie DAB)
La válvula de diafragma Hayward Serie DAB está disponible en PVC y CPVC, en una variedad de tamaños. Ofrece con conexiones true‑union (socket o roscada) y también con extremos bridados. Incorpora indicador de posición y volante Sure‑Grip.
Importante: esta válvula está diseñada para servicio con líquidos y no debe usarse para controlar aire o gases.
Descubre más sobre la válvula de diafragma
Características técnicas
|
Criterios de selección
|
Podemos imaginarla como una barrera flexible que protege el mecanismo interno mientras controla el paso del fluido.
Tabla Comparativa de Especificaciones
| Modelos | Rango Tamaño | Control modulante | Sellado | Presión máxima | Automatización |
|---|---|---|---|---|---|
| BYV Mariposa | 2″–8″ | Sí, palanca con 19 posiciones | Liner EPDM/Viton | 150 PSI | ISO 5211 + actuadores neumáticos o eléctricos |
| TBH Bola | ¼”–4″ | Sí | PTFE / O-rings | 250 PSI hasta 2” 235 PSI en 2‑1/2”–4” |
ISO 5211 |
| DAB Diafragma | ½”–6″ | Sí, volante posicionable | Diafragma elastomérico | 150 PSI
y 75 PSI en 6” |
actuadores neumáticos o eléctricos |
¿Por qué es clave el control de flujo en procesos industriales?
Los sistemas industriales transportan ácidos, soluciones químicas, agua de proceso y fluidos corrosivos. Cada uno exige control preciso de presión, caudal y estanqueidad.
Una válvula no solo abre o cierra. Regula, protege y mantiene la estabilidad del proceso.
Conclusión
El control de flujo en minería y procesos químicos exige precisión. No todas las válvulas cumplen la misma función.
- BYV (mariposa): recomendada para diámetros grandes y permite posicionar el disco en incrementos de 5° (19 posiciones); además dispone de indicadores para posicionamiento/control del disco.
- TBH (bola): destaca por la tecnología de sellado System2™ y asientos PTFE reversibles, con sellos EPDM o FPM y vástago de doble O‑ring. En presión nominal (70°F, non‑shock): 250 PSI hasta 2” y 235 PSI en 2‑1/2”–4”.
- DAB (diafragma): destinada a servicio en líquidos solamente (no aire/gases); la serie es bidireccional y su presión máxima es 150 PSI (1/2”–4”) y 75 PSI (6”) a 70°F.
Preguntas Frecuentes (FAQ)
¿Qué válvula soporta mayor presión?
- TBH (bola): 250 PSI hasta 2” y 235 PSI en 2‑1/2”–4”.
¿Las válvulas de diafragma pueden usarse con aire?
- No. Están diseñadas solo para líquidos
¿Qué válvula es mejor para líneas grandes?
- La válvula de mariposa.
¿Todas pueden automatizarse?
- Las series BYV y TBH cuentan con brida ISO 5211 para accionamiento
- La seria DAB puede complementar con actuadores neumáticos y actuadores eléctricos.
